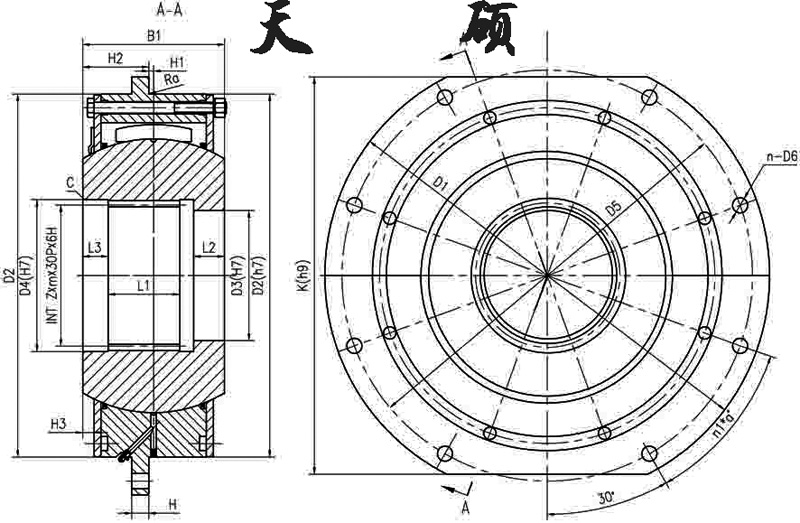

特点及应用场合：适用于起重机、提升机构的减速器与卷筒的联接及其他类似机构的联接，可传递转矩及支承径向载荷，结构紧凑．工作稳定，可靠。

型号 wzl01 wzl02 wzl03 wzl04 wzl05 wzl06 wzl07 wzl08 wzl09 wzl10 wzl11 wzl12



型号			WZL01	WZL02	WZL03	WZL04	WZL05	WZL06	WZL07	WZL08	WZL09	WZL10	WZL11	WZL12	WZL13	WZL14	WZL15	WZL16	WZL17	WZL18
公称扭矩 kN.m			6.3	9.0	12.5	16	20	25	40	63	80	125	200	315	400	500	630	800	1120	1490
传 递 扭 矩 KN.M	工 作 级 别	M3	6.3	9.0	12.5	16	20	25	40	63	80	125	200	315	400	500	630	800	1120	1490
		M4	5.6	8.0	11.2	14	18	22.4	35.5	56	71	112	180	280	355	450	560	710	1000	1380
		M5	5.0	7.1	10.0	12.5	16	20	31.5	50	63	100	160	250	315	400	500	630	900	1250
		M6	4.5	6.3	9.0	11.2	140	18	28	45	56	90	140	224	280	355	450	560	800	1120
		M7	4.0	5.6	8.0	10.0	12.05	16	25	40	90	80	125	200	250	315	400	500	710	1000
		M8	3.55	5.0	7.1	9.0	11.2	14	22.4	35.5	45	71	112	180	224	280	355	450	630	900
GB3478.1 ( 花键 INT Z×m×30P×6H)			15Z×3m	18Z×3m	22Z×3m	27Z×3m	18Z×5m	22Z×5m	26Z×5m	30Z×5m	34Z×5m	38Z×5m	26Z×8m	30Z×8m	34Z×8m	38Z×8m	44Z×8m	50Z×8m	44Z×10m	56Z×10m
K(h9)			250	280	300	320	340	360	400	450	500	530	580	600	640	700	760	860	1020	1100
B1			80	84	92	97	127	137	157	167	182	192	207	222	237	262	287	352	410	430
D1			300	320	340	360	380	400	450	500	550	580	650	680	710	780	850	950	1120	1200
D2(h7)			190	200	220	240	260 ,	280	340	380	420	450	530	560	600	670	730	840	975	1055
D3(H7)			40	50	60	70	80	100	120	140	160	180	190	220	250	280	320	360	400	540
D4(H7)			50	60	70	85	100	120	140	160	180	200	222	254	286	318	366	420	460	580
D5			260	280	300	320	34 0	360	400	450	500	530	600	630	660	730	800	900	1055	1135
H			12	15						20			25		35			45	50	60
H1			3			4		5		6			7		8		9	10	15	25
H2			37	39	43	44.5	59.5	63.5	73.5	77.5	85	90	96.5	104	110.5	123	134.5	166	190	190
H3			4	5		5.5	10.5		12.5	13.5	16	14	15.5	16	17.5	16	17.5	37
L1			30	30	35	40	50	55	70	75	85	95	105	120	135	150	170	220	260	270
L2			18	22	25			30	35	40	45					55	60
L3			22				37											52	65	70
n-D6			8—14	8--18					12--22					24--22	24--26				24--29
螺栓			M12	M16					M20						M24				M27
n1× α°			1×40						2 × 2 0					5 × 1 0
Ra			1.6		2				2.5						3				4
C			1.6	2		2.5			3			4		5			6
转动惯量 kg.m2			0.13	0.19	0.27	0.37	0.56	0.76	1.65	2.86	4.49	6.18	12.5	16.4	23.13	39.18	59.25	114.5	260.4	337.8
重量 kg			18.9	22.6	28	32.8	47	57	90	122	157	190	290	335	393	551	693	1250	1950	2250
